博世力士樂REXROTH壓力傳感器HM20-2X/100-C-K35

壓力傳感器(Pressure Transducer)是能感受壓力信號，并能按照一定的規律將壓力信號轉換成可用的輸出的電信號的器件或裝置。

壓力傳感器通常由壓力敏感元件和信號處理單元組成。按不同的測試壓力類型，壓力傳感器可分為表壓傳感器、差壓傳感器和絕壓傳感器。

適合液壓應用的壓力傳感器

HM20-1X 系列

HM20-1X/100-C-K35

HM20-1X/250-C-K35

HM20-1X/400-C-K35

HM20-1X/100-H-K35

HM20-1X/250-H-K35

HM20-1X/400-H-K35

力士樂REXROTH壓力傳感器

適于液壓應用的測壓變換器

RC 30272
版本：2014-08
型號 HM20 被替換版本： 2013-11

?設備系列 2X

特征
? 測量液壓系統中的壓力
? 最高至 630 bar 的 8 個測量范圍
? 帶薄膜測量單元的傳感器
? 接觸介質的不銹鋼部件
? 通過較高的斷裂壓力、反極性保護、過壓保護及短路保護實現
運行安全性
? 精度等級 0.5
? 極佳的非重復性 < 0.05 %
? 較大的工作溫度范圍 –40 至 +85 °C

目錄
?特征 1
?訂購信息 2
?技術數據 3, 4
?電氣連接 5
?設備尺寸 5

? 2/6 HM20-2X | 測壓變換器

? 訂購信息

01      02  03  04   05
HM20 – 2X /  –  – K35
01—— 測壓變換器HM20
02——設備系列 20 到 29（20 到 29：安裝尺寸和插腳分配不變） 2X
03—— 10 bar 10
       50 bar 50
       100 bar 100
       160 bar 160
       250 bar 250
       315 bar 315
       400 bar 400
       630 bar 630
04——電流輸出端 4 至 20 mA  C
      電壓輸出端 0.1 至 10 V H
05——設備插頭，4 針，M12 x 1 K35

備用密封圈 電纜束或電纜插座不在供貨范圍內；請另行訂購
名稱   物品編號
NBR 密封圈R900012467

電纜束和電纜插座
技術數據設備尺寸 名稱物品編號
常規


電流負載能力4 A                        4PM12 (L = 2 m) R900773031
溫度范圍–25 至 +85 °C                4PM12 (L = 5 m) R900779498
防護等級IP 67 符合 EN 60529
屏蔽電纜束
電纜直徑5.9 mm
包封材料PUR-OB
導線截面4 x 0.34 mm2




電纜插座
電纜直徑4 至 6 mm                       4PM12 (L = 2 m) R900779504
導線截面4 x 0.75 mm2                    4PM12 (L = 5 m) R900779503
連接方式螺紋連接
電纜束連接圖
插座觸點，
插座側視圖

 電纜束連接圖                      4PE11508 R900773042
插座觸點，                        4PE11509 R900779509
插座側視圖

技術數據

?輸入端參數
?工作電壓
?殘余紋波
US
UPP
16 - 36 VDC 1)
2.5 V（40 至 400 Hz）
電流消耗Imax ≤ 12 mA（對于電壓輸出端）
防護等級III
絕緣電阻R >100 MΩ (500 VDC)
測量范圍pN [bar] 10 50 100 160 250 315 400 630
過載安全性pmax [bar] 25 100 200 320 500 630 800 1000
斷裂壓力p [bar] 200 200 400 640 1000 1260 1600 2520
輸出端參數
輸出信號和允許的負荷 RA ISig 4 - 20 mA
RA = (US – 8.5 V) / 0.0215 A，其中 RA 以 Ω 為單位，US 以 V 為單位
USig 0.1 - 10 V，RA > 2 kΩ
調整時間（10 至 90 %） t < 1 ms
精確度（特征曲線偏差） <
0.5
%
相對于全部測量范圍，包括非線性、滯后、零點和終值偏差（符合按照
IEC 61298-2 執行的測量偏差）
零點和量程的溫度系數 (TK)
– 在額定溫度范圍內
– 在額定溫度范圍外
< 0.1 % / 10 K
< 0.2 % / 10 K
滯后< 0.15 % 2)
非重復性< 0.05 % 2)
參考條件下的長期漂移（1 年） < 0.1 %
環境條件
額定溫度范圍. -20 至 +80 °C
環境溫度范圍. -40 至 +85 °C
存儲溫度范圍. -40 至 +100 °C
液壓油溫度范圍. -40 至 +90 °C
其他特征參數
壓力管接口G1/4 符合 DIN 3852 形式 E，
密封圈符合 DIN 3869-14
殼體材料
接觸介質的材料
V4A (1.4404)、PEI、HNBR
1.4542、NBR
壓力介質HL、HLP、HFC、氮?dú)?)，更多信息請垂詢
擰緊扭矩測量范圍 < 400 bar MA 20 - 25 Nm
測量范圍 ≥ 400 bar MA 25 - 30 Nm
電氣連接殼體上的 4 針 M12 設備插頭4)
符合 EN 60529 的防護等級IP65/IP67，在電纜插座正確安裝和閉鎖情況下
質量m 0.05 kg
使用壽命6000 萬次負荷變化或 60000 小時
振動負載：
– 運輸沖擊符合 EN 60068-2-27
– 正弦測試符合 EN 60068-2-6
– 噪音測試符合 EN 60068-2-64
15 g / 11 ms / 3 個軸
10 - 2000 Hz / 最大 10 g / 10 次循環 / 3 個軸
20 - 2000 Hz / 14 g RMS / 42 g 峰值 / 24 h / 3 個軸

1) 對于 cULus：允許最大 30 V DC
2) 相對于額定溫度范圍
3) 允許最大 300 bar

4) 建議： 使用屏蔽連接電纜，見電纜束（第 2 頁）

HM20-2X | 測壓變換器

技術數據
電磁兼容性（EMC）：
EN 61000-6-2 / EN 61326-2-3
– EN 61000-4-2 靜電放電耐受檢測
– EN 61000-4-3 高頻輻射耐受檢測
– EN 61000-4-4 電性快速突波耐受檢測
– EN 61000-4-5 浪涌耐受檢測
– EN 61000-4-6 高頻傳導耐受檢測
– EN 61000-4-8 電源頻率磁場耐受檢測 50/60Hz
– EN 61000-4-9 脈沖磁場耐受檢測
EN 61000-6-3 / EN 61326-2-3
– EN 55016-2-1 無線電干擾電壓
– EN 55016-2-3 無線電干擾場強
4 kV CD / 8 kV AD，判定標準 B
10 V/m (80 - 2700 MHz)，判定標準 A
2 kV)，判定標準 B
1 kV / 42 Ω，判定標準 B
10 Veff (150 kHz - 80 MHz)，判定標準 A
100 A/m，判定標準 A
1000 A/m，判定標準 A
0.15 - 30 MHz，等級 A，EN 55022
30 - 1000 MHz，等級 B，EN 55022
一致性CE 符合電磁兼容性指令
其他檢測cULus listed

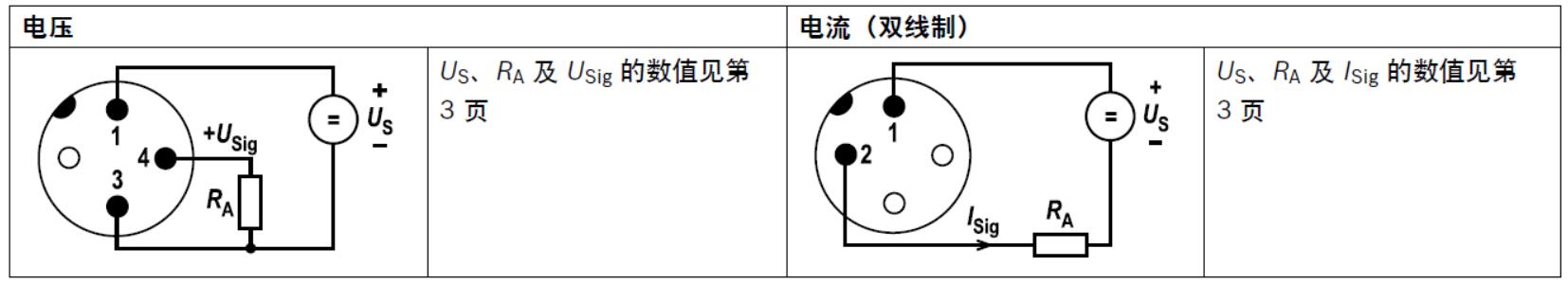

電氣連接
4 針 M12 設備插頭（插頭側視圖）

設備尺寸（尺寸以 mm 為單位）

博世力士樂rexroth傳感器HM18-1X/100-V-S/V0/0

博世力士樂Rexroth傳感器 力士樂壓力開關 力士樂rexroth壓力繼電器

博世力士樂放大板  力士樂放大器

HM 17 and HM 18型號

壓力傳感器

用于測量穩態或動態壓力并把測量信號轉換為電信號

薄膜傳感技術

帶反極性和過壓保護的集成電壓校準器

帶電壓或電流輸出放大器

多種接口

 HEDE 10型號

可編程電子壓力開關

適用于壓力測試并把測量值轉化成多種電信號且可顯示

編程選項：（遲滯/視窗；常閉/常開；傳感，下降延退；顯示單元；兩個開關量輸出或一個模擬量一個開關量輸出）

4位大字?jǐn)?shù)字顯示

相關EMC標準適用于臨界應用

陶瓷/電容傳感器

4針M12插接電氣口

G1/4壓力接口

 VT 10468 型號, VT 10406 型號and VT 10399 型號

電子信號編碼器

手動操作指令值，通過閥放大器模塊或板卡控制閥和泵的編碼器

因操作力小而靈敏的控制裝置

由于獨立負載特性曲線線性化的集成阻抗變換器

反向保護

可變換式風箱

選項:

叉桿觸點

方向和回零觸點

由摩擦制動的彈簧

 VT-SWMA4-5 和 VT-SWMA5-5 型號

指令值編碼器

博世力士樂rexroth傳感器 力士樂bosch 力士樂博世傳感器

力士樂rexroth傳感器REXROTH型HM18

REXROTH O811405545 HM18-1X/210-C-B/V0/0

REXROTH O811405531 HM18-1X/210-V-R/V0/0

REXROTH O811405540 HM18-1X/210-V-S/V0/0

REXROTH O811405546 HM18-1X/350-C-B/V0/0

REXROTH O811405532 HM18-1X/350-V-R/V0/0

REXROTH O811405547 HM18-1X/350-V-S/V0/0

REXROTH壓力傳感器和壓力顯示元件具體型號:

HM10-2X/-50-1-1

HM10-2X/-100-1-2

HM12-1X/250

HM12-1X/315

 HM12-1X/400

HM13-1X/250

HM14-1X/10

HM14-1X/50

HM14-1X/100

HM15-1X/10

HM15-1X/50

 HM15-1X/100

HM16-1X/025K41

HM16-1X/050K41

HM16-1X/100K41

HM16-1X/210K41

HM16-1X/315K41

HM16-1X/025K41-A

HM16-1X/050K41-A

HM16-1X/100K41-A

 HM16-1X/210K41-A

R901342027 HM20-20/250-H-K35力士樂壓力傳感器

Bosch Rexroth 博世力士樂

- 工業液壓

-- 電子元件

--- 傳感器和信號編碼器

---- 壓力傳感器 HM20-2X（適合液壓應用的壓力傳感器）

測壓變換器（壓力傳感器）用于監控和調節液壓。它們將測得的壓力轉換為標準的線性電氣輸出信號。R901342027 HM20-20/250-H-K35

簡介：

- 組件系列 2X

- 最大工作壓力 630 bar

- 帶薄膜測量單元的傳感器

- 與介質接觸的組件由不銹鋼制成

- 高爆裂壓力，反向極性、過電壓和短路保護，確保操作安全

- 極佳的溫度特性

- 列出的 cULus

R901342027 HM20-20/250-H-K35力士樂壓力傳感器

德國力士樂 傳感器 電子元件 Bosch Rexroth 博世力士樂 壓力開關 傳感器 變換器

HM20-2X 系列適合液壓應用的壓力傳感器

----產品特征：

- 測量液壓系統中的壓力

- 最高至 630 bar 的 8 個測量范圍

- 帶薄膜測量單元的傳感器

- 接觸介質的不銹鋼部件

- 通過較高的斷裂壓力、反極性保護、過壓保護及短路保護實現運行安全性

- 精度等級 0.5

- 極佳的非重復性 < 0.05 %

- 較大的工作溫度范圍 -40 至 +85 °C

----技術數據：

工作電壓：16 ... 36 VDC

輸出信號：0.1 ... 10 V / 4 ... 20 mA

壓力范圍：0 ... 100/250/400 bar

精度等級：< 0.5 %

設置時間：< 1 ms

溫度系數：< 0.1/10 K %

液壓油溫度范圍：-40 ... +90 °C

周圍溫度范圍：-40 ... +85 °C

電氣連接：4 極 M12 傳感器接頭

----訂購信息：

"HM20-2X/*-*-K35"

"HM20"--測壓變換器

"2X"--設備系列 20 到 29（20 到 29：安裝尺寸和插腳分配不變）

"*"--壓力范圍，如：10=10bar，250=250bar，630=630bar

"*"--輸出信號：C=電流輸出端 4 至 20 mA，H=電壓輸出端 0.1 至 10 V

"K35"--設備插頭，4 針，M12 x 1

備用密封圈：NBR 密封圈，物品編號R900012467

R901342027 HM20-20/250-H-K35力士樂壓力傳感器

德國力士樂 傳感器 電子元件 Bosch Rexroth 博世力士樂 壓力開關 傳感器 變換器

HM20-2X 系列適合液壓應用的壓力傳感器

----相關型號：

HM20-2X/10-C-K35

HM20-2X/50-C-K35

HM20-2X/100-C-K35

HM20-2X/160-C-K35

HM20-2X/250-C-K35

HM20-2X/315-C-K35

HM20-2X/400-C-K35

HM20-2X/630-C-K35

HM20-2X/10-H-K35

HM20-2X/50-H-K35

HM20-2X/100-H-K35

HM20-2X/160-H-K35

HM20-2X/250-H-K35

HM20-2X/315-H-K35

HM20-2X/400-H-K35

HM20-2X/630-H-K35

帶集成電子元件的壓力傳感器

HM16-1X 系列

R900985335 HM16-1X/315C13-A

HM16-1X/025K41

HM16-1X/050K41

HM16-1X/100K41

HM16-1X/210K41

HM16-1X/315K41

HM16-1X/025K41-A

HM16-1X/050K41-A

HM16-1X/100K41-A

HM16-1X/210K41-A

適合液壓應用的壓力傳感器

HM20-1X 系列

HM20-1X/100-C-K35

HM20-1X/250-C-K35

HM20-1X/400-C-K35

HM20-1X/100-H-K35

HM20-1X/250-H-K35

HM20-1X/400-H-K35

傳感器（英文名稱：transducer/sensor）是一種檢測裝置，能感受到被測量的信息，并能將感受到的信息，按一定規律變換成為電信號或其他所需形式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。

傳感器的特點包括：微型化、數字化、智能化、多功能化、系統化、網絡化。它是實現自動檢測和自動控制的首要環節。傳感器的存在和發展，讓物體有了觸覺、味覺和嗅覺等感官，讓物體慢慢變得活了起來。通常根據其基本感知功能分為熱敏元件、光敏元件、氣敏元件、力敏元件、磁敏元件、濕敏元件、聲敏元件、放射線敏感元件、色敏元件和味敏元件等十大類。

壓力傳感器(Pressure Transducer)是能感受壓力信號，并能按照一定的規律將壓力信號轉換成可用的輸出的電信號的器件或裝置。

壓力傳感器通常由壓力敏感元件和信號處理單元組成。按不同的測試壓力類型，壓力傳感器可分為表壓傳感器、差壓傳感器和絕壓傳感器。

壓力傳感器在液壓系統中主要是來完成力的閉環控制。當控制閥芯突然移動時，在極短的時間內會形成幾倍于系統工作壓力的尖峰壓力。在典型的行走機械和工業液壓中，如果設計時沒有考慮到這樣的極端工況，任何壓力傳感器很快就會被破壞。需要使用抗沖擊的壓力傳感器，壓力傳感器實現抗沖擊主要有2種方法，一種是換應變式芯片，另一種方法是外接盤管，一般在液壓系統中采用第一種方法，主要是因?yàn)榘惭b方便。此外還有一個原因是壓力傳感器還要承受來自液壓泵不間斷的壓力脈動。

壓力傳感器是工業實踐中最為常用的一種傳感器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業，下面就簡單介紹一些常用傳感器原理及其應用。另有醫用壓力傳感器。

傳感器的定義：

國家標準GB7665-87對傳感器下的定義是：“能感受規定的被測量件并按照一定的規律(數學函數法則)轉換成可用信號的器件或裝置，通常由敏感元件和轉換元件組成”。

中國物聯網校企聯盟認為，傳感器的存在和發展，讓物體有了觸覺、味覺和嗅覺等感官，讓物體慢慢變得活了起來。”

“傳感器”在新韋式大詞典中定義為：“從一個系統接受功率，通常以另一種形式將功率送到第二個系統中的器件”。

傳感器使用范圍：

傳感器早已滲透到諸如工業生產、宇宙開發、海洋探測、環境保護、資源調查、醫學診斷、生物工程、甚至文物保護等等極其之泛的領域。可以毫不夸張地說，從茫茫的太空，到浩瀚的海洋，以至各種復雜的工程系統，幾乎每一個現代化項目，都離不開各種各樣的傳感器。

傳感器技術在發展經濟、推動社會進步方面的重要作用，是十分明顯的。世界各國都十分重視這一領域的發展。相信不久的將來，傳感器技術將會出現一個飛躍，達到與其重要地位相稱的新水平。

傳感器的特點包括：微型化、數字化、智能化、多功能化、系統化、網絡化，它不僅促進了傳統產業的改造和更新?lián)Q代，而且還可能建立新型工業，從而成為21世紀新的經濟增長點。微型化是建立在微電子機械系統（MEMS）技術基礎上的，已成功應用在硅器件上做成硅壓力傳感器。

傳感器一般由敏感元件、轉換元件、變換電路和輔助電源四部分組成，

敏感元件直接感受被測量，并輸出與被測量有確定關系的物理量信號；轉換元件將敏感元件輸出的物理量信號轉換為電信號；變換電路負責對轉換元件輸出的電信號進行放大調制；轉換元件和變換電路一般還需要輔助電源供電。

壓力傳感器引是工業實踐中最為常用的一種傳感器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。
