Bently本特利3500系統組態中文說明

一、連接、上載

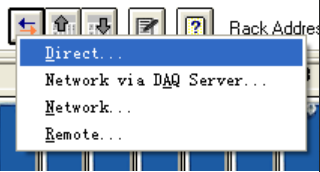

一般先上電，點擊圖1后，選擇端口和波特率見圖2，點CONNECT建立連接。點UPLOAD圖3，上載組態圖4。

 圖1

圖2

圖3

圖4

二、模塊設置

  1、模擬量模塊設置

    點擊圖4中左側的options按鈕，然后可以對各個模塊進行組態。

以上圖為例，1~7槽分別為CPU模塊，增速箱振動，風機振動，風機位移，報警繼電器，停車?yán)^電器，modbus通信模塊。

點擊圖4中的2號槽進入圖5的界面進行振動組態

                                  圖5

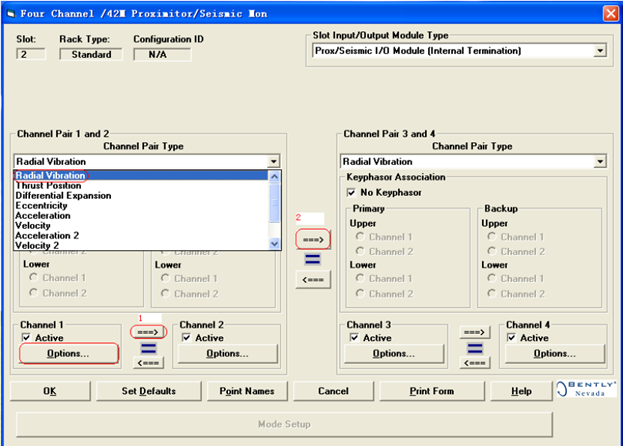

如圖5中，選擇通道信號類型，每兩個通道為一組同類型信號，Radial Vibration為振動，如果信號為位移則選擇Thrust Position.不測建相，將No Keyphasor打鉤。用到那個通道將該通道Active打鉤。設定量程，選擇探頭類型點擊要設定的通道的Options按鈕。現在以圖5中通道1為例，進入圖6選擇探頭類型

                                   圖6

再點擊圖6中的進入圖7選擇要設定的參數量程，并且可以設置報警和停機的延遲時間。設置好點ok保存，如果該模塊四個通道信號類型，探頭型號以及量程都相同，可以點擊圖5中的1和2按鈕依次將設置好的1通道屬性復制到Channel 2、

Channel 3、Channel 4中。

    位移的設置類似。

                                 圖7

2、繼電器模塊設置

     點擊圖4中的槽5進入圖8的界面

圖8

圖8的邏輯是該繼電器模塊的第一路通道是第一個模擬量模塊前兩個通道報警信號有任何一個出現，該繼電器輸出。依次可以根據實際情況設置其他通道輸出邏輯。

三、報警、停機值設定

     點擊主菜單中的如下圖

圖9

要設置振動或位移的報警、停機值，可在圖9的界面中點擊相應的模塊

圖10

圖11

振動的設置如圖10，位移的設置如圖11.其中可根據實際要求設置報警、停機值的上下限，需要設置的項目打鉤。如果相同類型的信號報警上下限一樣，可以點擊其中的

進入圖12界面復制到需要的通道。

圖12

四、3500/92的組態

點擊92進入通訊模塊組態畫面圖13（組態波特率等參數），電擊Configue按鈕進入Congigurable Registers窗口圖14，將具體振動或位移的通道DRIECT拖到右面的窗口。

圖13

圖14

Bently作為從站只是發送數據，所以設置很簡單，主要需要設置波特率、起始/停止位、效驗位。這里設置波特率為9600Bit/s，一位停止位，無效驗。然后點擊Configue按鈕進入Congigurable Registers窗口，選好要傳送的數據，并且定義成實型（注：如要讀取BENTLY的46001寄存器地址，則把6001轉換為十六進制數作為Siemens發送DB塊的寄存器地址即可）。

OK，存盤下載。
